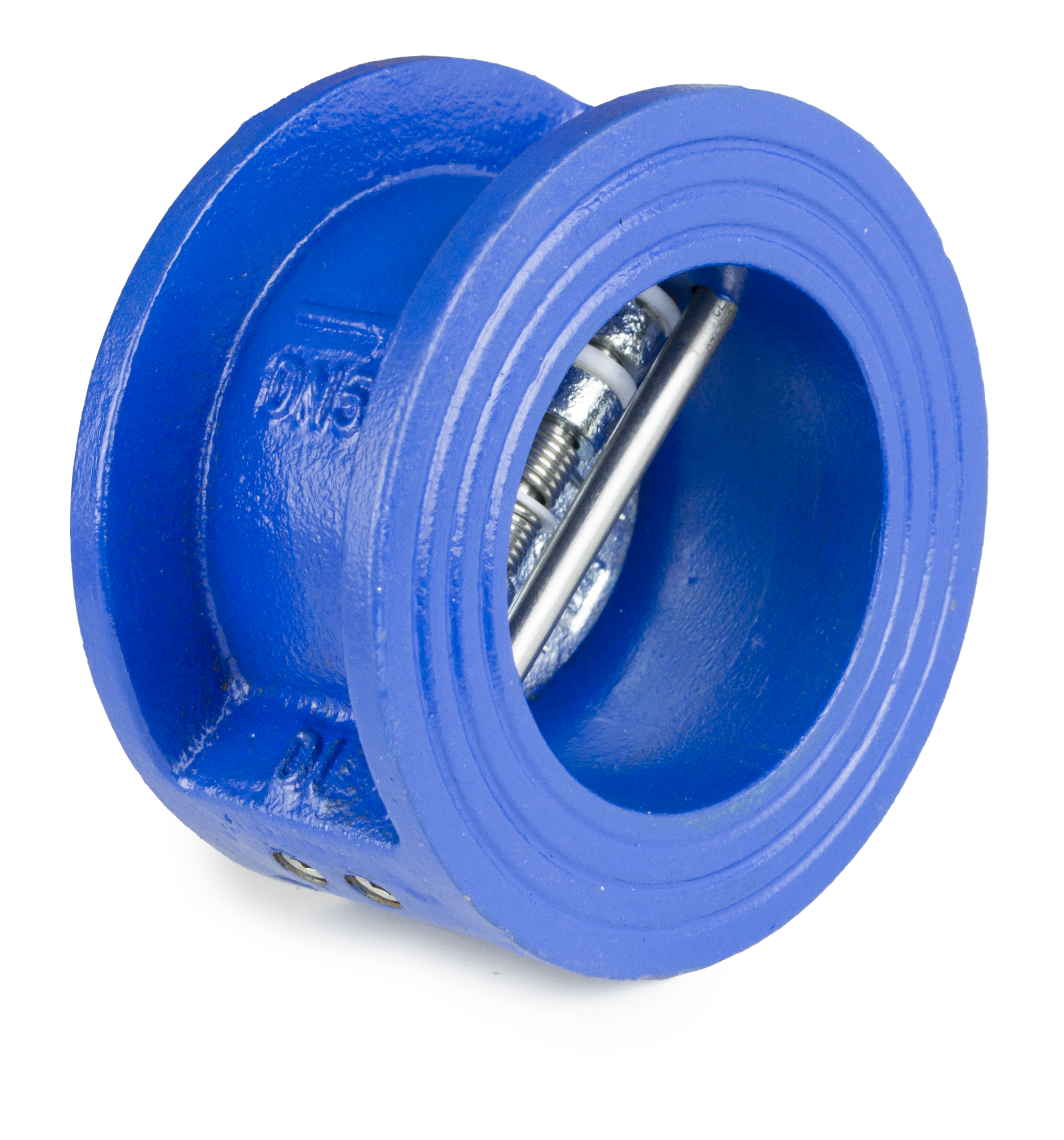

Обратный клапан двухстворчатый межфланцевый REON тип RSV32-NEW DN350 PN16 в г. Новосибирск

Характеристики

Бренд REON

Материал корпуса: Высокопрочный чугун GGG45

Номинальный диаметр (DN): 350

Максимальное давление: 16

Все характеристики

Характеристики
Описание
Оплата и доставка
Отзывы

Материал корпуса: Высокопрочный чугун GGG45

Номинальный диаметр (DN): 350

Максимальное давление: 16

Рабочая температура: от -10°С до +100°С

Тип: RSV32-NEW

Максимальная температура: +120°С (кратковременно)

Присоединение: межфланцевое

Класс герметичности: В по ГОСТ 9544-2015

Описание

Обратный клапан межфланцевый предназначен для защиты трубопровода и установленного оборудования от обратного потока рабочей среды.

Область применения

Обратный клапан применяется в системах отопления и холодного, горячего водоснабжения. Обратный клапан не предназначен для использования в качестве запорной арматуры. Класс герметичности – B по ГОСТ 9544-2015. Это означает, что при использовании клапана в качестве запорного при опрессовке потеря давления при отключении насоса неизбежна.

Технические характеристики

1	Номинальный диаметр, DN	40-600 мм
2	Максимальное давление, PN	16 бар
3	Диапазон допустимых температур	От -10ºС до +120ºС
4	Рабочая температура, Траб	От -10°С до +100°С
5	Максимальная температура, Тмах	+120°С (кратковременно)
6	Присоединение	Межфланцевое
7	Класс герметичности	В (по ГОСТ 9544-2015)

Габаритные и присоединительные размеры

Артикул	DN	Размеры, мм			Масса, кг
Артикул	DN	D	D1	L	Масса, кг
040RSV32-new	40	92	60	54	1,31
050RSV32-new	50	106	65	54	1,46
065RSV32-new	65	126	79	54	2,16
080RSV32-new	80	142	95	57	2,77
100RSV32-new	100	158	118	64	4,07
125RSV32-new	125	189	145	70	6,2
150RSV32-new	150	213	170	76	8,15
200RSV32-new	200	273	224	95	14,72
250RSV32-new	250	328	265	108	25
300RSV32-new	300	378	310	143	37,5
350RSV32-new	350	438	360	184	61,11
400RSV32-new	400	489	410	192	79,7
450RSV32-new	450	539	450	203	111,42
500RSV32-new	500	616	506	152	100
600RSV32-new	600	724	625	178	160

Материалы конструкции

1	Корпус	Высокопрочный чугун GGG45
2	Диск	Высокопрочный чугун GGG45, покрытый никелем
3	Шток	Нержавеющая сталь (AISI420)
4	Пружина	Нержавеющая сталь (AISI304)
5	Уплотнение корпуса	PTFE
6	Стопорное кольцо	Нержавеющая сталь (AISI304)
7	Фиксатор	Нержавеющая сталь (AISI304)
8	Седловое уплотнение	EPDM

Диаграмма зависимости «Температура-Давление»

Kv (м³/ч) обратного клапана

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
Kv	34	35	76	88	238	465	658	930	2043	3178	4313	6810	9080	10021	22000

Условия монтажа

Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы.
Клапан может устанавливаться на вертикальном, наклонном и на горизонтальном участках трубопровода, т.е. в любом положении.
Предпочтительное монтажное положение на наклонном или вертикальном трубопроводе при направлении движения воды снизу вверх. На горизонтальном участке желательно устанавливать клапан таким образом, чтобы шток был параллелен земле (не вертикален).

Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
Поток среды должен быть направлен по стрелке на корпусе клапана.
Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
Затяжку крепежных болтов необходимо осуществлять равномерно.
После запуска системы убедитесь в отсутствии протечек в местах присоединения.
Не забудьте проверить на наличие утечек после не- скольких часов работы.

Условия эксплуатации

Клапаны обратные REON не требуют постоянного ухода.
Периодически осматривайте клапан на предмет протечки среды.
Проверку клапана можно провести при замене трубопроводов.

Внимание!

Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Не удаляйте с изделия шильдик с маркировкой.
Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения.

Условия транспортировки и хранения

Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре -40…+65 °С.
Не допускается попадание посторонних предметов внутрь или падений изделия.
Проверку клапана можно провести при замене трубопроводов.
Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
При транспортировке корпус изделия должен быть защищен от повреждений.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
